Sistema de prueba de vibraciones de la serie estándar
El sistema de prueba de vibración de la serie estándar es un producto personalizado para diseñadores, caracterizado por su tamaño reducido, estructura compacta, bajo consumo energético, fácil instalación, manejo sencillo y fácil transporte. Es ideal para entornos educativos, de investigación y de laboratorio. Se utiliza ampliamente para pruebas de resistencia a vibraciones, pruebas de fatiga y pruebas de impedancia mecánica de componentes diminutos.

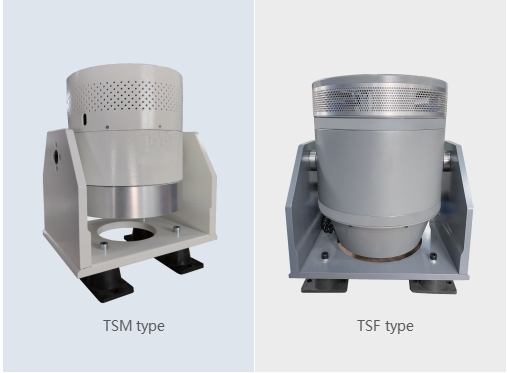

El sistema de prueba de vibración de la serie estándar se clasifica en tipo imán permanente (TSM) y tipo bobina de campo (TSF) según la fuente de excitación. La principal diferencia radica en la forma de generar el campo magnético: el tipo TSM crea un campo magnético estable mediante un imán permanente, mientras que el tipo TSF genera un campo magnético energizando la bobina de campo.

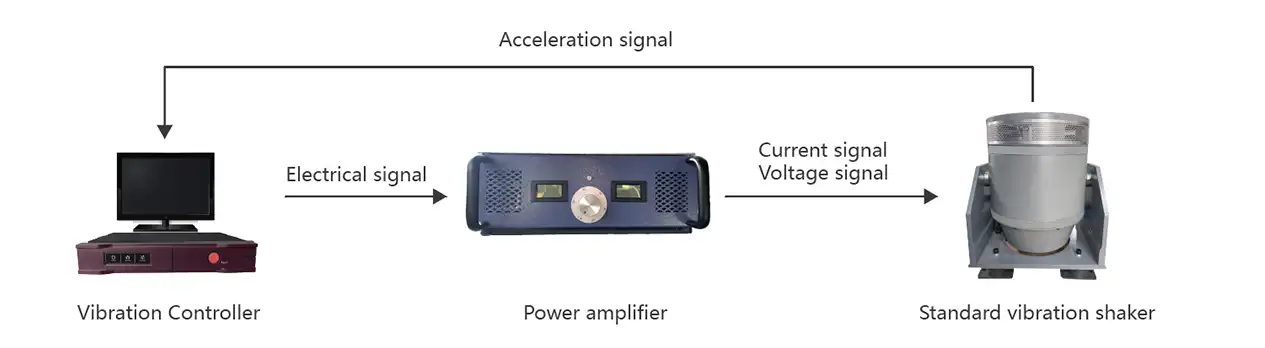

Principio de funcionamiento
El vibrador genera vibraciones o impactos en respuesta a una señal de control amplificada que se origina en el controlador. El acelerómetro proporciona la señal captada al controlador para su corrección en tiempo real y la envía de vuelta al amplificador de potencia.
| Modelo | TSM-050 | TSF-050 | ||
| Fuerza sinusoidal nominal (N) | 500 | 500 | ||
| Rango de frecuencia (Hz) | 5~6.000 | 5~10.000 | ||
| Desplazamiento máximo (mm) | 10 | 15 | ||
| Velocidad máxima (m/s) | 1,2 | 1,2 | ||
| Aceleración máxima (m/s²) | 300 | 300 | ||
| Carga máxima (kg) | 3 | 20 | ||
| Masa de los elementos móviles (kg) | 1,5 | 1,7 | ||
| Diámetro de la armadura (mm) | Ф95 | Ф120 | ||
| Masa del agitador (kg) | 40 | 118 | ||
| Primera frecuencia de resonancia (Hz) | 5000 (nominal) ± 10% | 5000 (nominal) ± 10% | ||
| Amplificador de potencia modelo PWA-050 | ||||
| Requisitos de potencia (VA): | CA 220 V +/- 10 %, 2200 VA | |||
| Masa del amplificador de potencia (kg): | Aproximadamente 28. | Dimensiones (mm): | 429*493*160 | |
